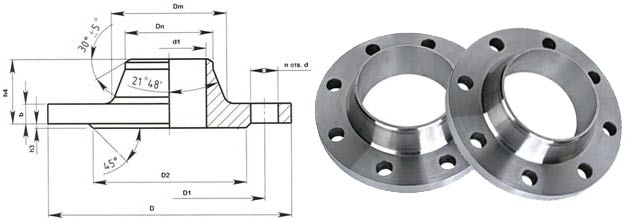

GOST / ГОСТ 12821-80 Flange
We are involved in offering a quality range of Industrial Flanges, which is high in durability and can withstand extreme conditions. These industrial flanges are available in different grades, class, and other technical specifications as per the client’s requirements. Our range is commonly used to connect other threaded components in low pressure and non-critical applications.
Dimensions
> PN0.6Mpa WNRF Flange
> PN1.0Mpa WNRF Flange
> PN1.6Mpa WNRF Flange
> PN2.5Mpa WNRF Flange
> PN4.0Mpa WNRF Flange
S
Dimensions & Masses of GOST 12821-80 Flange PN0.6MPa
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
(175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
(225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
(450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
(700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
(900) | 892 | 21 | 944 | 926 | 66,79 | - | - | - | - | |
1000 | 992 | 1044 | 1028 | 73,51 | ||||||
1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 |
Dimensions & Masses of GOST 12821-80 Flange PN1.0MPa
Давление PN = 1,0 МПа (10 кгс/с м²) | ||||||||||
Наименование | D, мм. |
D1, мм. |
d, мм. |
Dm, мм |
Dn, мм |
d1, мм. |
b, мм. |
h4, мм. |
К-во отв. n, шт. |
Масса, кг |
Фланец ГОСТ 12821-80 1-15-10 ст.3 (20) | 95 |
65 |
14 |
30 |
19 |
12 |
10 |
33 |
4 |
0,58 |
Фланец ГОСТ 12821-80 1-20-10 ст.3 (20) | 105 |
75 |
28 |
26 |
18 |
12 |
36 |
0,87 |
||
Фланец ГОСТ 12821-80 1-25-10 ст.3 (20) | 115 |
85 |
45 |
33 |
25 |
38 |
1,05 |
|||
Фланец ГОСТ 12821-80 1-32-10 ст.3 (20) | 135 |
100 |
18 |
55 |
39 |
31 |
13 |
40 |
1,54 |
|
Фланец ГОСТ 12821-80 1-40-10 ст.3 (20) | 145 |
110 |
62 |
46 |
38 |
42 |
1,83 |
|||
Фланец ГОСТ 12821-80 1-50-10 ст.3 (20) | 160 |
125 |
76 |
58 |
49 |
2,26 |
||||
Фланец ГОСТ 12821-80 1-65-10 ст.3 (20) | 180 |
145 |
94 |
77 |
66 |
15 |
45 |
3,17 |
||
Фланец ГОСТ 12821-80 1-80-10 ст.3 (20) | 195 |
160 |
105 |
90 |
78 |
47 |
3,67 |
|||
Фланец ГОСТ12821-80 1-100-10 ст.3 (20) | 215 |
180 |
128 |
110 |
96 |
17 |
48 |
8 |
4,7 |
|
Фланец ГОСТ12821-80 1-125-10 ст.3 (20) | 245 |
210 |
156 |
135 |
121 |
19 |
57 |
6,71 |
||
Фланец ГОСТ12821-80 1-150-10 ст.3 (20) | 280 |
240 |
22 |
180 |
161 |
146 |
8,17 |
|||
Фланец ГОСТ12821-80 1-200-10 ст.3 (20) | 335 |
295 |
240 |
222 |
202 |
58 |
11,35 |
|||
Фланец ГОСТ12821-80 1-250-10 ст.3 (20) | 390 |
350 |
290 |
278 |
254 |
21 |
60 |
12 |
14,64 |
|
Фланец ГОСТ12821-80 1-300-10 ст.3 (20) | 440 |
400 |
345 |
330 |
303 |
22 |
18,66 |
|||
Фланец ГОСТ12821-80 1-350-10 ст.3 (20) | 500 |
460 |
400 |
382 |
351 |
16 |
24 |
|||
Фланец ГОСТ12821-80 1-400-10 ст.3 (20) | 565 |
515 |
26 |
445 |
432 |
398 |
30 |
|||
Фланец ГОСТ12821-80 1-500-10 ст.3 (20) | 670 |
620 |
550 |
535 |
501 |
24 |
65 |
20 |
39,2 |
|
Фланец ГОСТ12821-80 1-600-10 ст.3 (20) | 780 |
725 |
30 |
650 |
636 |
602 |
48,8 |
|||
Фланец ГОСТ12821-80 1-800-10 ст.3 (20) | 1010 |
950 |
33 |
850 |
826 |
792 |
27 |
75 |
24 |
87,24 |
Фланец ГОСТ12821-80 1-1000-10 ст.3 (20) | 1220 |
1160 |
1050 |
1028 |
992 |
29 |
80 |
28 |
119,19 |
|
Фланец ГОСТ12821-80 1-1200-10 ст.3 (20) | 1455 |
1380 |
39 |
1256 |
1228 |
1192 |
33 |
90 |
32 |
179,91 |
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 10 | 33 | 25 | 15 | 0,50 | 0,50 | 0,48 | 0,50 | 0,49 |
15 | 12 | 30 | 19 | 0,58 | 0,58 | 0,54 | 0,57 | 056 | ||
20 | 18 | 12 | 36 | 38 | 26 | 0,87 | 0,87 | 0,81 | 0,87 | 0,83 |
25 | 25 | 38 | 45 | 33 | 1,05 | 1,05 | 0,98 | 1,03 | 1,02 | |
32 | 31 | 13 | 40 | 55 | 39 | 1,54 | 1,53 | 1,45 | 1,50 | 1,49 |
40 | 38 | 42 | 62 | 46 | 1,83 | 1,78 | 1,71 | 1,74 | 1,78 | |
50 | 49 | 76 | 58 | 2,26 | 2,23 | 2,15 | 2,15 | 2,21 | ||
65 | 66 | 15 | 45 | 94 | 77 | 3,17 | 3,11 | 2,92 | 3,06 | 3,14 |
80 | 78 | 47 | 105 | 90 | 3,67 | 3,60 | 3,46 | 3,54 | 3,65 | |
100 | 96 | 17 | 48 | 128 | 110 | 4,70 | 4,70 | 4,49 | 4,50 | 4,54 |
125 | 121 | 19 | 57 | 156 | 135 | 6,71 | 6,58 | 6,27 | 6,12 | 6,23 |
150 | 146 | 180 | 161 | 8,17 | 8,20 | 7,77 | 8,80 | 8,90 | ||
(175) | 177 | 210 | 196 | 9,71 | 9,57 | 9,09 | 9,36 | 9,49 | ||
200 | 202 | 58 | 240 | 222 | 11,35 | 11,00 | 10,47 | 10,28 | 10,32 | |
(225) | 226 | 60 | 268 | 248 | 13,24 | 13,04 | 12,40 | 12,64 | 12,83 | |
250 | 254 | 21 | 290 | 278 | 14,64 | 14,39 | 13,86 | 13,64 | 13,83 | |
300 | 303 | 22 | 345 | 330 | 18,66 | 19,30 | 17,70 | 18,52 | 18,90 | |
350 | 351 | 400 | 382 | 24,00 | 21,70 | 22,56 | 22,70 | 23,00 | ||
400 | 398 | 445 | 432 | 30,00 | 30,35 | 27,65 | 28,00 | 28,50 | ||
(450) | 450 | 65 | 500 | 484 | 33,33 | 34,69 | 31,30 | 31,21 | 31,83 | |
500 | 501 | 24 | 550 | 535 | 39,20 | 40,00 | 37,00 | 36,91 | 37,60 | |
600 | 602 | 650 | 636 | 48,80 | 50,00 | 46,60 | 45,52 | 48,70 | ||
(700) | 692 | 25 | 744 | 726 | 65,26 | 64,70 | 60,50 | 59,86 | 62,28 | |
800 | 792 | 27 | 75 | 850 | 826 | 87,24 | 86,10 | 80,40 | 81,25 | 84,28 |
(900) | 892 | 29 | 80 | 950 | 926 | 103,02 | - | - | - | - |
1000 | 992 | 1050 | 1028 | 119,19 | ||||||
1200 | 1192 | 33 | 90 | 1256 | 1228 | 179,91 |
Dimensions & Masses of GOST 12821-80 Flange PN1.6MPa
Давление PN = 1,6 МПа (16 кгс/с м²) | ||||||||||
Наименование | D, мм |
D1, мм |
d, мм |
Dm, мм |
Dn, мм |
d1, мм |
b, мм |
h4, мм |
к-во отв. n, шт. |
Масса, кг |
Фланец ГОСТ 12821-80 1-15-16 ст.3 (20) | 95 |
65 |
14 |
30 |
19 |
12 |
12 |
33 |
4 |
0,68 |
Фланец ГОСТ 12821-80 1-20-16 ст.3 (20) | 105 |
75 |
38 |
26 |
18 |
36 |
0,87 |
|||
Фланец ГОСТ 12821-80 1-25-16 ст.3 (20) | 115 |
85 |
45 |
33 |
25 |
38 |
1,05 |
|||
Фланец ГОСТ 12821-80 1-32-16 ст.3 (20) | 135 |
100 |
18 |
55 |
39 |
31 |
13 |
40 |
1,54 |
|
Фланец ГОСТ 12821-80 1-40-16 ст.3 (20) | 145 |
110 |
64 |
46 |
38 |
42 |
1,85 |
|||
Фланец ГОСТ 12821-80 1-50-16 ст.3 (20) | 160 |
125 |
76 |
58 |
49 |
45 |
2,28 |
|||
Фланец ГОСТ 12821-80 1-65-16 ст.3 (20) | 180 |
145 |
94 |
77 |
66 |
15 |
47 |
3,19 |
||
Фланец ГОСТ 12821-80 1-80-16 ст.3 (20) | 195 |
160 |
110 |
90 |
78 |
17 |
50 |
4,21 |
||
Фланец ГОСТ 12821-80 1-100-16 ст.3 (20) | 215 |
180 |
130 |
110 |
96 |
8 |
4,9 |
|||
Фланец ГОСТ 12821-80 1-125-16 ст.3 (20) | 245 |
210 |
156 |
135 |
121 |
19 |
57 |
6,75 |
||
Фланец ГОСТ 12821-80 1-150-16 ст.3 (20) | 280 |
240 |
22 |
180 |
161 |
146 |
8,3 |
|||
Фланец ГОСТ 12821-80 1-200-16 ст.3 (20) | 335 |
295 |
240 |
222 |
202 |
21 |
58 |
12 |
11,79 |
|
Фланец ГОСТ 12821-80 1-250-16 ст.3 (20) | 405 |
355 |
26 |
292 |
278 |
254 |
23 |
65 |
17,36 |
|
Фланец ГОСТ 12821-80 1-300-16 ст.3 (20) | 460 |
410 |
346 |
330 |
303 |
24 |
66 |
22,76 |
||
Фланец ГОСТ 12821-80 1-350-16 ст.3 (20) | 520 |
470 |
400 |
382 |
351 |
28 |
70 |
16 |
32,04 |
|
Фланец ГОСТ 12821-80 1-400-16 ст.3 (20) | 580 |
525 |
30 |
450 |
432 |
398 |
32 |
75 |
43 |
|
Фланец ГОСТ 12821-80 1-500-16 ст.3 (20) | 710 |
650 |
33 |
559 |
535 |
501 |
38 |
90 |
20 |
70,97 |
Фланец ГОСТ 12821-80 1-600-16 ст.3 (20) | 840 |
770 |
39 |
660 |
636 |
602 |
41 |
99,3 |
||
Фланец ГОСТ 12821-80 1-800-16 ст.3 (20) | 1020 |
950 |
850 |
826 |
792 |
45 |
95 |
24 |
130,57 |
|
Фланец ГОСТ 12821-80 1-1000-16 ст.3 (20) | 1255 |
1170 |
45 |
1060 |
1028 |
992 |
49 |
110 |
28 |
203,39 |
Фланец ГОСТ 12821-80 1-1200-16 ст.3 (20) | 1485 |
1390 |
52 |
1268 |
1228 |
1192 |
51 |
125 |
32 |
284,94 |
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 12 | 33 | 26 | 15 | 0,59 | 0,60 | 0,58 | 0,59 | 0,58 |
15 | 12 | 30 | 19 | 0,68 | 0,68 | 0,65 | 0,67 | 0,66 | ||
20 | 18 | 36 | 28 | 26 | 0,87 | 0,87 | 0,82 | 0,85 | 0,84 | |
25 | 25 | 38 | 45 | 33 | 1,05 | 1,05 | 0,99 | 1,03 | 1,02 | |
32 | 31 | 13 | 40 | 55 | 39 | 1,54 | 1,54 | 1,48 | 1,50 | 1,50 |
40 | 38 | 42 | 64 | 46 | 1,85 | 1,81 | 1,77 | 1,77 | 1,81 | |
50 | 49 | 45 | 76 | 58 | 2,28 | 2,24 | 2,16 | 2,17 | 2,23 | |
65 | 66 | 15 | 47 | 94 | 77 | 3,19 | 3,17 | 3,05 | 3,06 | 3,14 |
80 | 78 | 17 | 50 | 110 | 90 | 4,21 | 4,15 | 4,04 | 4,06 | 4,17 |
100 | 96 | 130 | 110 | 4,90 | 4,80 | 4,65 | 4,72 | 4,78 | ||
125 | 121 | 19 | 57 | 156 | 135 | 6,75 | 6,76 | 6,47 | 6,55 | 6,66 |
150 | 146 | 180 | 161 | 8,30 | 8,28 | 7,88 | 7,96 | 8,08 | ||
(175) | 177 | 21 | 210 | 196 | 10,37 | 9,79 | 9,32 | 10,05 | 10,17 | |
200 | 202 | 58 | 240 | 222 | 11,79 | 11,72 | 11,28 | 11,04 | 11,20 | |
(225) | 226 | 65 | 268 | 248 | 14,12 | 14,48 | 13,55 | 13,60 | 13,70 | |
250 | 254 | 23 | 292 | 278 | 17,36 | 15,00 | 14,30 | 16,67 | 16,86 | |
300 | 303 | 24 | 66 | 346 | 330 | 22,76 | 22,65 | 20,83 | 21,60 | 22,10 |
350 | 351 | 28 | 70 | 400 | 382 | 32,04 | 32,00 | 29,43 | 30,60 | 33,10 |
400 | 398 | 32 | 75 | 450 | 432 | 43,00 | 42,64 | 41,10 | 41,00 | 41,70 |
(450) | 450 | 34 | 85 | 506 | 484 | 54,00 | 53,50 | 52,20 | 51,40 | 52,40 |
500 | 501 | 38 | 90 | 559 | 535 | 70,97 | 70,32 | 69,00 | 68,00 | 69,90 |
600 | 602 | 41 | 660 | 636 | 99,30 | 97,81 | 96,73 | 94,50 | 96,60 | |
(700) | 692 | 43 | 95 | 750 | 726 | 105,90 | 105,97 | 102,00 | 100,70 | 101,10 |
800 | 792 | 45 | 850 | 826 | 130,57 | 118,79 | 115,00 | 124,80 | 127,6 | |
(900) | 892 | 47 | 110 | 958 | 926 | 157,83 | - | - | - | - |
1000 | 992 | 49 | 1060 | 1028 | 203,39 | |||||
1200 | 1192 | 51 | 125 | 1268 | 1228 | 284,94 |
Dimensions & Masses of GOST 12821-80 Flange PN2.5MPa
Давление PN = 2,5 МПа (25 кгс/с м²) | ||||||||||
Наименование | D, мм |
D1, мм |
d, мм |
Dm, мм |
Dn, мм |
d1, мм |
b, мм |
h4, мм |
к-во отв. n, шт. |
Масса, кг |
Фланец ГОСТ 12821-80 1-15-25 ст.3 (20) | 95 |
65 |
14 |
30 |
19 |
12 |
14 |
33 |
4 |
0,79 |
Фланец ГОСТ 12821-80 1-20-25 ст.3 (20) | 105 |
75 |
38 |
26 |
18 |
34 |
0,97 |
|||
Фланец ГОСТ 12821-80 1-25-25 ст.3 (20) | 115 |
85 |
45 |
33 |
25 |
36 |
1,18 |
|||
Фланец ГОСТ 12821-80 1-32-25 ст.3 (20) | 135 |
100 |
18 |
56 |
39 |
31 |
16 |
43 |
1,83 |
|
Фланец ГОСТ 12821-80 1-40-25 ст.3 (20) | 145 |
110 |
64 |
46 |
38 |
45 |
2,19 |
|||
Фланец ГОСТ 12821-80 1-50-25 ст.3 (20) | 160 |
125 |
76 |
58 |
49 |
17 |
2,78 |
|||
Фланец ГОСТ 12821-80 1-65-25 ст.3 (20) | 180 |
145 |
96 |
77 |
66 |
19 |
50 |
8 |
3,71 |
|
Фланец ГОСТ 12821-80 1-80-25 ст.3 (20) | 195 |
160 |
110 |
90 |
78 |
52 |
4,44 |
|||
Фланец ГОСТ 12821-80 1-100-25 ст.3 (20) | 230 |
190 |
22 |
132 |
110 |
96 |
21 |
58 |
6,51 |
|
Фланец ГОСТ 12821-80 1-125-25 ст.3 (20) | 270 |
220 |
26 |
160 |
135 |
121 |
23 |
65 |
9,41 |
|
Фланец ГОСТ 12821-80 1-150-25 ст.3 (20) | 300 |
250 |
186 |
161 |
146 |
25 |
68 |
12,52 |
||
Фланец ГОСТ 12821-80 1-200-25 ст.3 (20) | 360 |
310 |
245 |
222 |
202 |
27 |
75 |
12 |
17,44 |
|
Фланец ГОСТ 12821-80 1-250-25 ст.3 (20) | 425 |
370 |
30 |
300 |
278 |
254 |
29 |
24,4 |
||
Фланец ГОСТ 12821-80 1-300-25 ст.3 (20) | 485 |
430 |
352 |
330 |
303 |
32 |
80 |
16 |
33,29 |
|
Фланец ГОСТ 12821-80 1-350-25 ст.3 (20) | 550 |
490 |
33 |
406 |
382 |
351 |
36 |
85 |
46,57 |
|
Фланец ГОСТ 12821-80 1-400-25 ст.3 (20) | 610 |
550 |
464 |
432 |
398 |
40 |
100 |
64,81 |
||
Фланец ГОСТ 12821-80 1-500-25 ст.3 (20) | 730 |
660 |
39 |
570 |
535 |
500 |
44 |
20 |
88,91 |
|
Фланец ГОСТ 12821-80 1-600-25 ст.3 (20) | 840 |
770 |
670 |
636 |
600 |
49 |
115 |
123,7 |
||
Фланец ГОСТ 12821-80 1-800-25 ст.3 (20) | 1075 |
990 |
45 |
874 |
826 |
790 |
55 |
135 |
24 |
213,9 |
Фланец ГОСТ 12821-80 1-1000-25 ст.3 (20) | 1315 |
1210 |
56 |
1084 |
1028 |
992 |
59 |
150 |
28 |
312,12 |
Фланец ГОСТ 12821-80 1-1200-25 ст.3 (20) | 1525 |
1420 |
1288 |
1228 |
1192 |
62 |
160 |
32 |
387,5 |
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 14 | 33 | 26 | 15 | 0,68 | 0,69 | 0,66 | 0,68 | 0,67 |
15 | 12 | 30 | 19 | 0,79 | 0,78 | 0,75 | 0,80 | 0,78 | ||
20 | 18 | 34 | 38 | 26 | 0,97 | 0,99 | 0,93 | 0,97 | 0,95 | |
25 | 25 | 36 | 45 | 33 | 1,18 | 1,19 | 1,13 | 1,16 | 1,15 | |
32 | 31 | 16 | 43 | 56 | 39 | 1,83 | 1,85 | 1,78 | 1,81 | 1,80 |
40 | 38 | 45 | 64 | 46 | 2,19 | 2,16 | 2,10 | 2,11 | 2,15 | |
50 | 49 | 17 | 76 | 58 | 2,78 | 2,76 | 2,47 | 2,69 | 2,75 | |
65 | 66 | 19 | 50 | 96 | 77 | 3,71 | 3,62 | 3,60 | 3,55 | 3,62 |
80 | 78 | 52 | 110 | 90 | 4,44 | 4,32 | 4,27 | 4,26 | 4,48 | |
100 | 96 | 21 | 58 | 132 | 110 | 6,51 | 6,58 | 6,27 | 6,41 | 6,49 |
125 | 121 | 23 | 65 | 160 | 135 | 9,41 | 9,45 | 9,14 | 9,27 | 9,37 |
150 | 146 | 25 | 68 | 186 | 161 | 12,52 | 12,56 | 11,90 | 12,01 | 12,17 |
(175) | 177 | 70 | 216 | 196 | 13,88 | 13,94 | 13,63 | 13,65 | 13,83 | |
200 | 202 | 27 | 75 | 245 | 222 | 17,44 | 17,21 | 16,86 | 16,36 | 16,62 |
(225) | 226 | 29 | 270 | 248 | 21,56 | 21,68 | 21,15 | 22,54 | 22,86 | |
250 | 254 | 300 | 278 | 24,40 | 24,08 | 23,27 | 25,37 | 25,74 | ||
300 | 303 | 32 | 80 | 352 | 330 | 33,29 | 32,40 | 31,94 | 32,42 | 33,16 |
350 | 351 | 36 | 85 | 406 | 382 | 46,57 | 45,60 | 44,68 | 45,40 | 46,23 |
400 | 398 | 40 | 100 | 464 | 432 | 64,81 | 63,58 | 62,41 | 63,48 | 64,59 |
(450) | 450 | 42 | 515 | 484 | 72,26 | 71,60 | 70,70 | 70,80 | 71,95 | |
500 | 500 | 44 | 570 | 535 | 88,91 | 88,20 | 86,50 | 86,48 | 88,08 | |
600 | 600 | 49 | 115 | 670 | 636 | 123,70 | 122,00 | 105,70 | 119,50 | 122,17 |
(700) | 690 | 53 | 125 | 766 | 726 | 166,81 | 164,02 | 162,70 | 157,53 | 160,82 |
800 | 790 | 55 | 135 | 874 | 826 | 213,90 | 211,00 | 209,00 | 210,00 | 214,68 |
(900) | 892 | 57 | 145 | 980 | 926 | 252,91 | - | - | - | - |
1000 | 992 | 59 | 150 | 1084 | 1028 | 312,12 | ||||
1200 | 1192 | 62 | 160 | 1288 | 1228 | 387,50 |
GOST/ГОСТ 12821-80 FLANGE PN4.0MPA WNRF
Давление PN = 4,0 МПа (40 кгс/с м²) | ||||||||||
Наименование | D, мм |
D1, мм |
d, мм |
Dm, мм |
Dn, мм |
d1, мм |
b, мм |
h4, мм |
к-во отв. n, шт. |
Масса, кг |
Фланец воротниковый ГОСТ 12821-80 1-15-40 ст.3 (20) | 95 |
65 |
14 |
30 |
19 |
12 |
14 |
33 |
4 |
0,79 |
Фланец воротниковый ГОСТ 12821-80 1-20-40 ст.3 (20) | 105 |
75 |
38 |
26 |
18 |
34 |
0,97 |
|||
Фланец воротниковый ГОСТ 12821-80 1-25-40 ст.3 (20) | 115 |
85 |
45 |
33 |
25 |
36 |
1,18 |
|||
Фланец воротниковый ГОСТ 12821-80 1-32-40 ст.3 (20) | 135 |
100 |
18 |
56 |
39 |
31 |
16 |
43 |
1,83 |
|
Фланец воротниковый ГОСТ 12821-80 1-40-40 ст.3 (20) | 145 |
110 |
64 |
46 |
38 |
45 |
2,19 |
|||
Фланец воротниковый ГОСТ 12821-80 1-50-40 ст.3 (20) | 160 |
125 |
76 |
58 |
48 |
17 |
2,81 |
|||
Фланец воротниковый ГОСТ 12821-80 1-65-40 ст.3 (20) | 180 |
145 |
96 |
77 |
66 |
19 |
50 |
8 |
3,71 |
|
Фланец воротниковый ГОСТ 12821-80 1-80-40 ст.3 (20) | 195 |
160 |
112 |
90 |
78 |
21 |
55 |
4,8 |
||
Фланец воротниковый ГОСТ 12821-80 1-100-40 ст.3 (20) | 230 |
190 |
22 |
138 |
110 |
96 |
23 |
65 |
7,4 |
|
Фланец воротниковый ГОСТ 12821-80 1-125-40 ст.3 (20) | 270 |
220 |
26 |
160 |
135 |
120 |
25 |
10 |
||
Фланец воротниковый ГОСТ 12821-80 1-150-40 ст.3 (20) | 300 |
250 |
186 |
161 |
145 |
27 |
68 |
13,03 |
||
Фланец воротниковый ГОСТ 12821-80 1-200-40 ст.3 (20) | 375 |
320 |
30 |
250 |
222 |
200 |
35 |
85 |
12 |
24,44 |
Фланец воротниковый ГОСТ 12821-80 1-250-40 ст.3 (20) | 445 |
385 |
33 |
310 |
278 |
252 |
39 |
98 |
37,59 |
|
Фланец воротниковый ГОСТ 12821-80 1-300-40 ст.3 (20) | 510 |
450 |
368 |
330 |
301 |
42 |
112 |
16 |
57,1 |
|
Фланец воротниковый ГОСТ 12821-80 1-350-40 ст.3 (20) | 570 |
510 |
481 |
382 |
351 |
48 |
116 |
70,34 |
||
Фланец воротниковый ГОСТ 12821-80 1-400-40 ст.3 (20) | 655 |
585 |
39 |
480 |
432 |
398 |
54 |
135 |
106,76 |
|
Фланец воротниковый ГОСТ 12821-80 1-500-40 ст.3 (20) | 755 |
670 |
45 |
580 |
535 |
495 |
58 |
140 |
20 |
132,33 |
Фланец воротниковый ГОСТ 12821-80 1-600-40 ст.3 (20) | 890 |
795 |
52 |
686 |
636 |
595 |
180,95 |
|||
Фланец воротниковый ГОСТ 12821-80 1-800-40 ст.3 (20) | 1135 |
1030 |
56 |
908 |
826 |
795 |
71 |
190 |
24 |
343,69 |
Фланец воротниковый ГОСТ12821-80 1-1000-40 ст.3 (20) | 1360 |
1250 |
1140 |
1028 |
995 |
77 |
235 |
28 |
540,75 |
|
Фланец воротниковый ГОСТ12821-80 1-1200-40 ст.3 (20) | 1575 |
1460 |
62 |
1350 |
1228 |
1195 |
80 |
250 |
32 |
690,59 |
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 14 | 33 | 26 | 15 | 0,68 | 0,69 | 0,66 | 0,68 | 0,67 |
15 | 12 | 30 | 19 | 0,79 | 0,78 | 0,75 | 0,80 | 0,78 | ||
20 | 18 | 34 | 38 | 26 | 0,97 | 0,99 | 0,93 | 0,97 | 0,95 | |
25 | 25 | 36 | 45 | 33 | 1,18 | 1,19 | 1,13 | 1,16 | 1,15 | |
32 | 31 | 16 | 43 | 56 | 39 | 1,83 | 1,85 | 1,78 | 1,81 | 1,86 |
40 | 38 | 45 | 64 | 46 | 2,19 | 2,16 | 2,10 | 2,11 | 2,15 | |
50 | 48 | 17 | 76 | 58 | 2,81 | 2,79 | 2,68 | 2,72 | 2,78 | |
65 | 66 | 19 | 50 | 96 | 77 | 3,71 | 3,72 | 3,59 | 3,60 | 3,68 |
80 | 78 | 21 | 55 | 112 | 90 | 4,80 | 4,81 | 4,60 | 4,69 | 4,80 |
100 | 96 | 23 | 65 | 138 | 110 | 7,40 | 7,06 | 6,82 | 7,20 | 7,28 |
125 | 120 | 25 | 160 | 135 | 10,00 | 10,17 | 9,48 | 9,97 | 10,08 | |
150 | 145 | 27 | 68 | 186 | 161 | 13,03 | 13,20 | 12,60 | 12,86 | 13,03 |
(175) | 177 | 33 | 85 | 226 | 196 | 20,75 | 21,26 | 21,10 | 19,70 | 20,00 |
200 | 200 | 35 | 250 | 222 | 24,44 | 24,00 | 23,57 | 24,20 | 24,00 | |
(225) | 226 | 37 | 95 | 280 | 248 | 31,33 | 31,10 | 30,50 | 31,20 | 31,60 |
250 | 252 | 39 | 98 | 310 | 278 | 37,59 | 37,30 | 36,50 | 36,90 | 37,40 |
300 | 301 | 42 | 112 | 368 | 330 | 57,10 | 50,60 | 50,30 | 51,10 | 52,20 |
350 | 351 | 48 | 116 | 418 | 382 | 70,34 | 69,60 | 68,00 | 68,10 | 68,80 |
400 | 398 | 54 | 135 | 480 | 432 | 106,76 | 105,50 | 105,00 | 103,80 | 106,00 |
(450) | 448 | 56 | 530 | 484 | 107,00 | 106,00 | 104,80 | 103,80 | 105,00 | |
500 | 495 | 58 | 140 | 580 | 535 | 132,33 | 128,00 | 126,00 | 128,00 | 130,00 |
600 | 595 | 58 | 686 | 636 | 180,95 | 195,08 | 165,78 | 182,02 | 179,81 | |
(700) | 695 | 63 | 160 | 790 | 726 | 228,25 | 246,86 | 209,59 | 229,47 | 226,93 |
800 | 795 | 71 | 190 | 908 | 826 | 343,69 | 367,40 | 319,93 | 345,08 | 342,20 |
(900) | 895 | 74 | 215 | 1024 | 926 | 436,54 | - | - | - | - |
1000 | 995 | 77 | 235 | 1140 | 1028 | 540,75 | ||||
1200 | 1195 | 80 | 250 | 1350 | 1228 | 690,59 |
