GOST / ГОСТ 12820-80 Flange

We are involved in offering a quality range of Industrial Flanges, which is high in durability and can withstand extreme conditions. These industrial flanges are available in different grades, class, and other technical specifications as per the client’s requirements. Our range is commonly used to connect other threaded components in low pressure and non-critical applications.

Dimensions

 > PN0.6Mpa Plate Flange
 > PN1.0Mpa Plate Flange
 > PN1.6Mpa Plate Flange
 > PN2.5Mpa Plate Flange

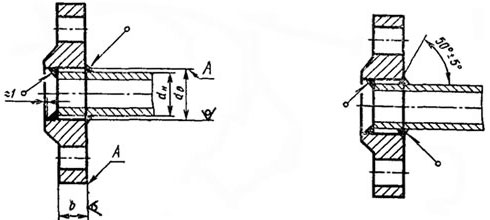

GOST/ГОСТ 12820-80 FLANGE PN0.6MPA FORGED


Dimensions & Masses of GOST 12820-80 Flange PN0.6MPa

Давление PN = 0,6 МПа (6 кгс/с м²)
Наименование
D, мм
D1, мм
dв, мм
b, мм
d, мм
 отв., шт.
Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
80
55
19
10
11
4
0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
90
65
26
12
0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
100
75
33
12
0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
120
90
39
13
14
1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
130
100
46
13
1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
140
110
59
13
1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
160
130
78
13
1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
185
150
91
15
18
2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
205
170
110
15
2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
235
200
135
17
8
3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
260
225
161
17
4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
315
280
222
19
5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
370
335
273
20
12
7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
435
395
325
20
22
10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
485
445
377
22
12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
535
495
426
24
16
15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
640
600
530
25
19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
755
705
630
25
26
20
26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
975
920
820
27
30
24
46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
1 175
1 120
1 020
31
28
64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
1 400
1 340
1 220
34
33
32
99,03

Проход условный Dy Py 0,6 МПа (6 кгс/см2)
dн dв b Масса, кг
с соединительным выступом с выступом с впадиной
10 14 15 10 0,31 0,31 0,30
15 18 19 0,33 0,33 0,32
20 25 26 12 0,53 0,53 0,51
25 32 33 0,64 0,64 0,62
32 38 39 13 1,01 1,02 0,98
40 45 46 1,21 1,19 1,16
50 57 59 1,33 1,30 1,27
65 76 78 1,63 1,60 1,55
80 89 91 15 2,44 2,40 2,35
100 108 (А) 110 2,85 2,81 2,72
114 (Б) 116 2,73 2,66 2,60
125 133 (А) 135 17 3,88 3,84 3,70
140 (Б) 142 3,68 3,59 3,50
150 152 (А) 154 4,63 4,65 4,43
159 (Б) 161 4,39 4,36 4,19
168 (В) 170 4,09 3,98 3,89
(175) 194 196 19 5,36 5,33 5,14
200 219 222 5,89 5,86 5,65
(225) 245 245 6,60 6,60 6,29
250 273 273 20 7,67 7,64 7,34
300 325 325 10,28 10,18 9,74
350 377 377 22 12,58 12,45 12,00
400 426 426 24 15,20 15,07 14,53
(450) 480 480 17,25 17,04 16,52
500 530 530 25 19,72 19,57 18,86
600 630 630 26,24 25,91 24,96
(700) 720 720 27 36,68 36,27 35,28
800 820 820 46,14 45,66 43,65
(900) 920 920 29 55,10 - -
1000 1020 1020 31 64,36
1200 1220 1220 34 99,03
1400 1420 1420 43 161,45
1600 1620 1620 48 203,05


GOST/ГОСТ 12820-80 FLANGE PN1.0MPA FORGED



Давление PN = 1,0 МПа (10 кгс/с м²)
Наименование
D, мм
D1, мм
dв, мм
b, мм
d, мм
 отв., шт.
Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)
95
65
19
10
14
4
0,51
Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)
105
75
26
12
0,74
Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)
115
85
33
12
0,89
Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)
135
100
39
14
18
1,4
Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)
145
110
46
15
1,71
Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)
160
125
59
15
2,06
Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)
180
145
78
17
2,8
Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)
195
160
91
17
3,19
Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)
215
180
110
19
8
3,96
Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)
245
210
135
21
5,4
Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)
280
240
161
21
22
6,62
Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)
335
295
222
21
8,05
Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)
390
350
273
23
12
10,65
Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)
440
400
325
24
12,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)
500
460
377
24
16
15,85
Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)
565
515
426
26
26
21,56
Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)
670
620
530
28
20
27,7
Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)
780
725
630
31
30
39,4
Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)
1010
950
820
37
33
24
79,16
Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)
1220
1160
1020
43
28
118,43
Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)
1455
1380
1220
51
39
32
197,44

Проход условный Dy Py 1,0 МПа (10 кгс/см2)
dн dв b Масса, кг
с соединительным выступом с выступом с впадиной
10 14 15 10 0,46 0,46 0,44
15 18 19 0,51 0,51 0,49
20 25 26 12 0,74 0,75 0,71
25 32 33 0,89 0,89 0,84
32 38 39 14 1,40 1,39 1,34
40 45 46 15 1,71 1,72 1,67
50 57 59 2,06 2,03 1,99
65 76 78 17 2,80 2,77 2,69
80 89 91 3,19 3,13 3,08
100 108 (А) 110 19 3,96 3,94 3,76
114 (Б) 116 3,81 3,76 3,61
125 133 (А) 135 21 5,40 5,38 5,18
140 (Б) 142 5,15 5,08 4,93
150 152 (А) 154 6,92 6,97 6,62
159 (Б) 161 6,62 6,62 6,33
168 (В) 170 6,24 6,17 5,95
(175) 194 196 7,32 7,31 7,02
200 219 222 8,05 8,04 7,71
(225) 245 245 9,30 9,30 9,05
250 273 273 23 10,65 10,66 10,22
300 325 325 24 12.90 12,89 12,21
350 377 377 15,85 15,79 14,96
400 426 426 26 21,56 21,51 20,49
(450) 480 480 22,76 22,68 21,67
500 530 530 28 22,70 28,02 26,86
600 630 630 31 39,40 39,26 37,48
(700) 720 720 34 59,46 58,58 56,45
800 820 820 37 79,16 77,89 76,08
(900) 920 920 40 94,13 - -
1000 1020 1020 43 118,43
1200 1220 1222 51 197,44
1400 1420 1420 60 278,92
1600 1620 1620 70 422,65



GOST/ГОСТ 12820-80 FLANGE PN1.6MPA FORGED



Давление PN = 1,6 МПа (16 кгс/с м²)
Наименование
D, мм
D1, мм
dв, мм
b, мм
d, мм
 отв., шт.
Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)
95
65
19
12
14
4
0,61
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)
105
75
26
14
0,86
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)
115
85
33
16
1,17
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)
135
100
39
16
18
1,58
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)
145
110
46
17
1,96
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)
160
125
59
19
2,58
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)
180
145
78
21
3,42
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)
195
160
91
21
3,71
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)
215
180
110
23
8
4,73
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)
245
210
135
25
6,38
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)
280
240
161
25
22
7,81
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)
335
295
222
27
12
10,1
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)
405
355
273
28
26
14,49
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)
460
410
325
28
17,78
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)
520
470
377
30
16
22,88
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)
580
525
426
34
30
31
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)
710
650
530
44
33
20
57,01
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)
840
770
630
45
39
80,03
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)
1020
950
820
49
24
104,41
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)
1255
1170
1020
58
45
28
179,37
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)
1485
1390
1220
71
52
32
297,78

Проход условный Dy Py 1,6 МПа (16 кгс/см2)
dн dв b Масса, кг
с соединительным выступом с выступом с впадиной
10 14 15 12 0,54 0,54 0,53
15 18 19 0,61 0,61 0,58
20 25 26 14 0,86 0,86 0,83
25 32 33 16 1,17 1,17 1,13
32 38 39 1,58 1,58 1,53
40 45 46 17 1,96 1,93 1,89
50 57 59 19 2,58 2,54 2,50
65 76 78 21 3,42 3,38 3,30
80 89 91 3,71 3,71 3,70
100 108 (А) 110 23 4,73 4,72 4,53
114 (Б) 116 4,55 4,51 4,35
125 133 (А) 135 25 6,38 6,38 6,15
140 (Б) 142 6,08 6,03 5,85
150 152 (А) 154 8,16 8,21 7,87
159 (Б) 161 7,81 7,81 7,52
168 (В) 170 7,36 7,29 7,07
(175) 194 196 8,64 8,63 8,34
200 219 222 27 10,10 10,21 9,88
(225) 245 245 11,70 12,08 11,66
250 273 273 28 14,49 14,48 14,06
300 325 325 17,78 17,59 17,12
350 377 377 30 22,88 22,65 21,99
400 426 426 34 31,00 30,76 29,94
(450) 480 480 38 39,64 39,08 38,55
500 530 530 44 57,01 56,17 55,74
600 630 630 45 80,03 79,03 78,80
(700) 720 720 47 84,21 84,34 83,06
800 820 820 49 104,41 103,15 101,34
(900) 920 920 54 128,60 - -
1000 1020 1020 58 179,37
1200 1220 1220 71 297,78



Dimensions & Masses of GOST 12820-80 Flange PN2.5MPa



Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование
D, мм
D1, мм
dв, мм
b, мм
d, мм
 отв., шт.
Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)
95
65
19
14
14
4
0,7
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)
105
75
26
16
1
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)
115
85
33
16
1,2
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)
135
100
39
18
18
1,8
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)
145
110
46
19
2,2
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)
160
125
59
21
2,7
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)
180
145
78
21
8
3,2
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)
195
160
91
23
4,1
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)
230
190
110
25
22
5,9
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)
270
220
135
27
26
8,3
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)
300
250
161
27
10,1
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)
360
310
222
29
12
13,3
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)
425
370
273
31
30
18,9
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)
485
430
325
32
16
23,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)
550
490
377
38
33
34,4
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)
610
550
426
40
44,6
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)
730
660
530
48
39
20
67,3
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)
840
770
630
49
90,87
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)
1075
990
820
63
45
24
181,43

Проход условный Dy Py 2,5 МПа (25 кгс/см2)
dн dв b Масса, кг
с соединительным выступом с выступом с впадиной
10 14 15 14 0,63 0,64 0,61
15 18 19 0,70 0,71 0,68
20 25 26 16 0,98 0,97 0,94
25 32 33 1,17 1,17 1,13
32 38 39 18 1,77 1,76 1,72
40 45 46 19 2,18 2,15 2,11
50 57 59 21 2,71 2,80 2,76
65 76 78 3,22 3,21 3,14
80 89 91 23 4,06 4,00 3,95
100 108 (А) 110 25 5,92 5,89 5,72
114 (Б) 116 5,72 5,66 5,52
125 133 (А) 135 27 8,26 8,25 8,23
140 (Б) 142 7,94 8,07 7,91
150 152 (А) 154 10,51 10,50 10,22
159 (Б) 161 10,12 10,07 9,83
168 (В) 170 9,63 9,51 9,34
(175) 194 196 29 11,49 11,43 11,19
200 219 222 13,34 13,24 13,01
(225) 245 245 31 16,93 16,82 16,52
250 273 273 18,90 18,78 18,52
300 325 325 32 23,95 23,53 23,29
350 377 377 38 34,35 34,57 34,18
400 426 426 40 44,62 44,01 43,56
(450) 480 480 44 51,80 51,10 50,71
500 530 530 48 67,30 66,63 66,36
600 630 630 49 90,87 89,13 88,91
(700) 720 720 55 126,82 124,92 124,11
800 820 820 63 181,43 174,52 174,15



Top
